TRANSFORMADORES DE CORRIENTE

Los transformadores de corriente se utilizan en la práctica, para medir la corriente sin interrumpir a las líneas de corriente. Por lo tanto, la medición de la corriente con la ayuda de los transformadores de corriente es muy segura.

Todo sobre los convertidores de corriente. Los transformadores utilizan el campo magnético natural del conductor activo para determinar la corriente. El rango de corriente medible es de unos pocos mA hasta varios mil amperios. Así es fácil y seguro medir corrientes.

TIPOS DE TRANSFORMADORES DE CORRIENTE

Hay diferentes tipos de transformadores:

• Transformadores flexibles para la corriente alterna,
• Transformadores pinzas de corriente para la corriente alterna
• Transformadores pinzas de corriente para corriente continua y alterna.

Los transformadores  pueden ser conectados a diferentes dispositivos. Por lo tanto, es posible conectar las pinzas de corriente con un conector BNC a un osciloscopio para visualizar la corriente en la pantalla. También es posible adaptar todos los transformadores de corriente a multímetros. Debido a los diferentes tipos, los transformadores  son de uso universal. Por lo tanto, los transformadores de corriente flexibles se usan en lugares de medición de acceso difícil o si la línea tiene un diámetro demasiado grande para la aplicación de las pinzas de corriente. Especialmente se usan los transformadores de corriente flexibles en carriles conductores o grandes paquetes de cable. Los convertidor de corriente se usan en la industria para trabajos de mantenimiento y servicios.

Funcionamiento de los transformadores de corriente

Un transformador de corriente tiene un devanado primario, un núcleo (bien sea de aire o un material magnético) y un devanado secundario. Si bien los principios físicos son los mismos, los detalles de un transformador de “corriente” y un transformador de “tensión” son diferentes debido los requerimientos de su aplicación. Un transformador de corriente está diseñado para mantener una relación precisa entre las corrientes en sus circuitos primario y secundario en un rango específico.

La corriente alterna en el devanado primario produce en el núcleo un campo magnético variante en el tiempo, que, a su vez, induce una corriente alterna en el devanado secundario.

El circuito del primario no se ve afectado por la conexión del TC. La precisión del transformador de corriente depende del acople que exista entre el primario y el secundario; esto garantiza que la corriente secundaria sea proporcional a la corriente primaria en un rango más amplio de corriente. La corriente en el secundario es la corriente en el primario (suponiendo un solo giro primario) dividido por el número de vueltas del devanado secundario. En la ilustración de la derecha, ‘I’ es la corriente en el primario, ‘B’ es el campo magnético, ‘N’ es el número de vueltas en el secundario y ‘A’ es un amperímetro de CA.

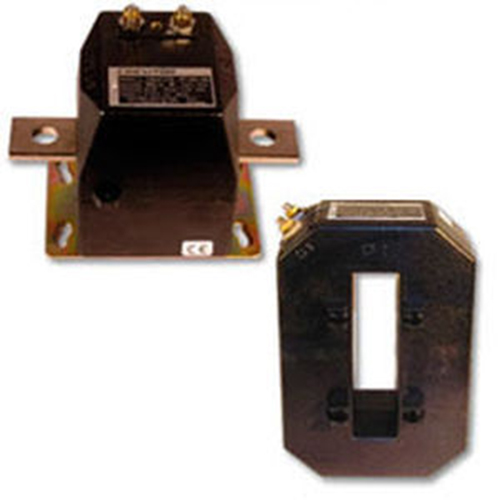

Los transformadores de corriente generalmente consisten de un núcleo de forma toroidal hecho de acero al silicio, con muchas vueltas de alambre de cobre enrolladas sobre el mismo. El conductor que transporta la corriente primaria pasa a través del orificio del TC. En este caso, La bobina primaria del TC tiene una sola vuelta. El devanado primario puede ser una parte del transformador de corriente; por ejemplo, una barra de cobre para transportar corriente a través del núcleo.

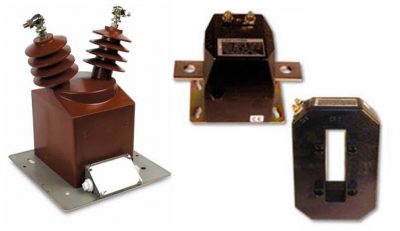

Los transformadores de corriente tipo ventana también son muy comunes, los cuales pueden tener cables de circuito que pasan por el medio de una abertura en el núcleo para proporcionar un devanado primario de una sola vuelta. Para ayudar a la precisión, el conductor primario debe estar centrado en la abertura.

Los transformadores de corriente pueden fabricarse de diferentes formas y tamaños dependiendo de las necesidades del usuario final. Los transformadores de corriente de baja tensión se fabrican en forma de anillo en una caja moldeada de plástico.

Los transformadores de corriente de núcleo partido consisten de un núcleo dividido en dos partes o un núcleo con una sección removible. Estos transformadores se pueden instalar sin necesidad de desconectar o apagar el conductor que se quiere medir. Los transformadores de corriente de núcleo partido se usan principalmente en instrumentos de medida de baja corriente, por lo general dispositivos portátiles que funcionan con baterías.

TRANSFORMADORES DE CORRIENTE

Debido al gran ancho de banda en el rango de frecuencia, los transformadores  se utilizan también en el campo de la investigación, donde las frecuencias altas a menudo se producen en el desarrollo de los circuitos eléctricos. Si tiene alguna pregunta sobre los transformadores de corriente llámenos.

Donde comprar transformadores

Compra con descuentos precio por mayor en nuestra casa matriz o via whatsapp

Los mejores transformadores de corriente del mercado

Ventajas de los transformadores:

Transforman altas corrientes a valores estandarizados para medidores y dispositivos de protección y medición.
