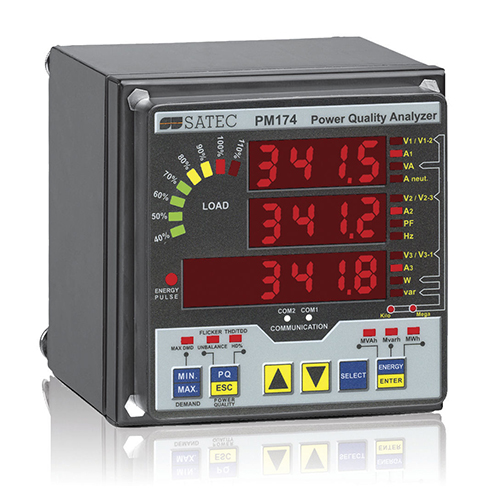

El analizador de redes eléctricas es un aparato que permite analizar las propiedades de una instalación; permite verificar la capacidad de carga, conocer el consumo, detectar problemas en los armónicos y controlar el voltaje y sobretensión. Por lo tanto, su uso ayuda a solucionar cualquier problema que haya en la red eléctrica, a evitar riesgos realizando un mantenimiento periódico y a promover un ahorro energético.

¿Cómo funcionan los analizadores de redes eléctricas?

Los analizadores de redes están diseñados para utilizarse en cualquier sector industrial que requiera de energía para su operación. Son muy útiles para gran cantidad de aplicaciones y las medidas que entregan estos equipos abarcan desde tensiones, corrientes, consumos de energía y potencia, hasta la representación de los armónicos individuales en corriente y tensión para la valoración de la calidad de la tensión y corriente.

Estos instrumentos están dotados de una memoria interna en la que se almacenan los distintos parámetros relacionados con la lectura. Para poder funcionar correctamente, algunos aparatos utilizan más de un software, lo que posibilita distintos análisis.  Son capaces de exportar o mostrar los parámetros eléctricos, y lo hacen de forma directa o indirecta a través de un display o navegadores web.

Algunos analizadores de redes eléctricas pueden ser expandibles o modulares, también pueden disponer de funciones adicionales asociables a un parámetro eléctrico medido o calculado. Asimismo, estos dispositivos generalmente cuentan con cables para conectarlos a la red e, incluso, al computador. El profesional que los opere simplemente debe configurar el aparato, conectarlo e iniciar la medición.

Ventajas de instalar un analizador de redes

1. Ahorro de energía eléctrica

• Ayudan a descubrir y evitar los excesos de consumo (kWh)
• Permiten hacer un análisis de curvas de carga para localizar los puntos de máxima demanda energética
• Detectan necesidades en la instalación, como la necesidad de una batería de condensadores
• Ayuda a la detección de fraude en contadores energéticos

2. Prevención de riesgos en la red eléctrica

• Estos aparatos son de gran utilidad para realizar mantenimientos periódicos de la red eléctrica en baja y media tensión. Miden curvas de arranque en motores, detección de saturación en el transformador de potencia, calidad insuficiente del suministro eléctrico.

3. Solución de problemas en la red

• Utilizando un analizador de redes es posible solventar problemas desde fugas diferenciales, disparos ocasionales, resonancias, armónicos, recalentamiento de cables, desequilibrio en las fases…
• Permite un diseño adecuado de los filtros activos y pasivos de armónicos, así como filtros de variadores de velocidad.

¿Por qué usar un analizador de redes?

Las principales razones para hacer uso de un analizador de redes eléctricas, son las siguientes:

• En caso de haber problemas de sobretensión, caídas de tensión o distorsión de los armónicos, esta herramienta permite tener un panorama general del funcionamiento de la red para resolver el problema.
• Permitir la creación de tablas comparativas que sirven para conocer las tendencias de la calidad eléctrica en el transcurso de un tiempo determinado.
• Comprobar la capacidad que tiene la red eléctrica para añadir cargas o hacer ajustes en la potencia del suministro.

¿Qué parámetros mide el analizador de redes?

1. Armónicos: distorsión en la forma de onda senosoidal de la corriente eléctrica provocada por un aparato que consume energía de forma no lineal.
2. Flickers: variación rápida de tensión que se presenta de forma repetitiva y permanente.
3. Distorsión armónica (THD) de corriente y tensión: suma de la distorsión producida por todos los armónicos.
4. Potencia y factor de potencia: la potencia es la cantidad de energía eléctrica que transporta el circuito por unidad de tiempo, y el factor de potencia permite comparar la energía extraída de la red con la energía útil que obtenemos tras su paso por la red.
5. Valor eficaz: El valor eficaz de una corriente alterna es el valor que tendría una corriente continua que produjera la misma potencia al aplicarla sobre la misma resistencia.

La calidad de la energía eléctrica es algo fundamental que debe ser analizado con el fin de evitar daños en la instalación eléctrica y en los equipos.

En el caso de los armónicos, estos son muy perjudiciales para el sistema eléctrico, hasta el punto de quemar los motores. Se deben seguir los procedimientos técnicos para evitarlos. Es por esto que se aconseja tomar las medidas necesarias para disminuirlos.
